معرفی و کاربرد قطعات تشکیل دهنده کارتریج پرینترهای لیزری

در این مقاله قصد داریم اصلی ترین قطعات تشکیل دهنده کارتریج پرینترهای لیزری را با یکدیگر بررسی نماییم. با دیجی کارتریج همراه شوید.

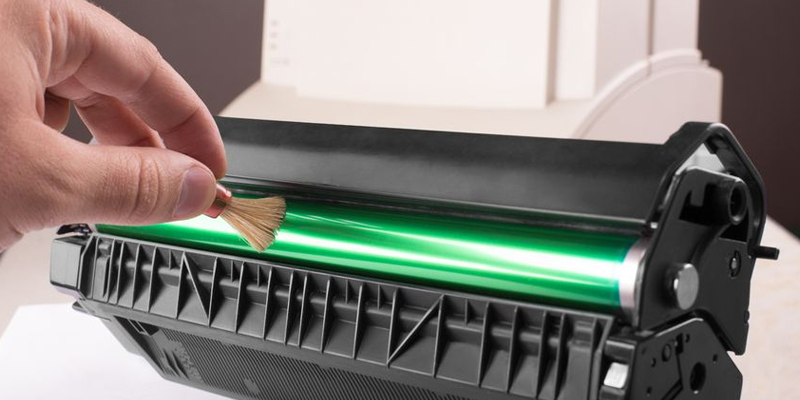

قطعه درام

درام یکی از اجزای اصلی پرینترهای لیزری است که نقش انتقال تصویر از پرینتر لیزری به کاغذ را جهت چاپ نهایی برعهده دارد. درام قطعه ای است که در دستگاه های کپی هم وجود داشته و تفاوت آن با درام دستگاه های پرینتر در نحوه انتقال تصاویر است. کاربران مختلف بر اساس نوع کارایی دستگاه کپی و پرینتر لیزری شانف درام را برای ایجاد تصویر واضح و شفاف انتخاب می نمایند. همچنین بد نیست بدانید قطعه درام از جنس سلنیوم می باشد.

در رابطه با عملکرد قطعه درام می توان گفت این قطعه یک غلتک فلزی است که در هنگام چاپ، پودر را از کارتریچ برداشته و آن را روی کاغذ پخش می کند. در حالی که درام می ‎چرخد، لیزر نیز روی پوشش بیرونی درام مطابق با سندی که در حال چاپ است تابیده و سپس این قسمت‌های تابیده یا ذوب شده، ذرات ساخته شده تونر را جذب می نمایند. سپس در این بین غلتک قبل از اینکه بار الکتریکی از لیزر را برطرف نماید و برای قلم زنی جدید بارگذاری شود، این تونر را بر روی کاغذ قرار می ‎دهد.

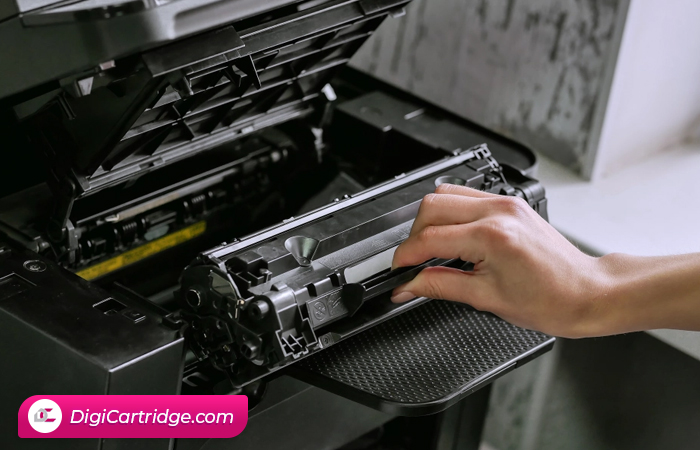

کارتریج پرینترهای لیزری

قطعه فوم رول

فوم رول قطعه ای بسیار کاربردی و حرفه ای است که در کارتریج دستگاه ﭘرینتر مورد استفاده قرار می گیرد. این قطعه جزو قطعاتی است که در کارتریج  مصرف شده و با گذشت مدت زمان مشخصی بایستی تعویض شود. کاربران می توانند فوم رول را به تنهایی و یا به همراه اجزای دیگر کارتریج تعویض نمایند. این قطعه یک رولر باریک به قطر 10 تا 15 میلی متر است که نقش آن شارژ الکتریکی درام می باشد.

در واقع این قطعه بر روی درام قرار گرفته و روی سطح آن می چرخد تا جریان الکتیرکی را منتقل کند. اگر قطعه درام به خوبی ﭘاک نشود و اثرات تونر همچنان بر روی آن باقی بماند، فوم رول نمی تواند به خوبی عمل کرده و همین امر موجب ایجاد سایه روی صفحات ﭘرینت شده می شود. طول عمر قطعه فوم رول معمولاً بین 25 تا 35 هزار صفحه ﭘرینت بوده و ﭘس از آن که این مقدار برگه توسط دستگاه چاپ شد، بهتر است فوم رول جدید جایگزین شود.

قطعه مگنت

مگنت یکی دیگر از قطعات اصلی و کاربردی در کارتریج های پرینتر لیزری و همچنین دستگاه های کپی می باشد. همان طور که اسم این قطعه مشخص است، در آن خاصیت مغناطیسی وجود داشته و شکل ظاهری آن به صورت استوانه مخروطی می باشد. این قطعه تا حدودی از نظر ظاهری شبیه فوم رول بوده با توجه به نوع کارایی دستگاه پرینتر یا کپی، در اندازه های مختلفی وجود دارد. مگنت هایی که در دستگاه های کپی قرار دارند معمولاً از مگنت های پرینتر بزرگتر هستند. وظیفه اصلی این قطعه این است که جریانات مغناصیسی موجود در پودر تونر را به درام منتقل نماید. خاصیت مغناطیسی مگنت باعث می شود میزان مناسب تونر متناسب با طرح به درام منتقل شود.

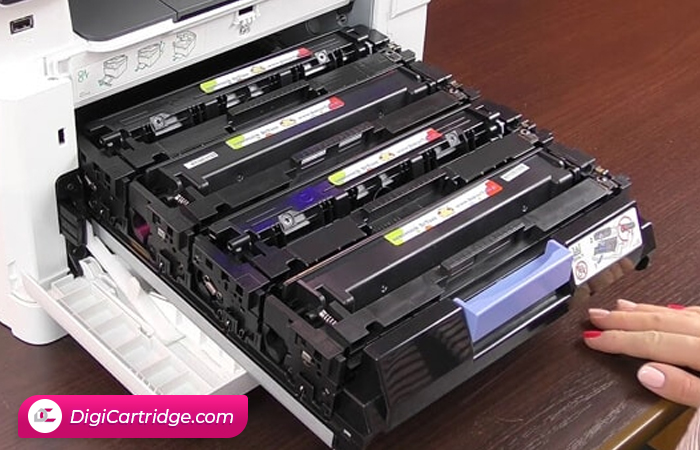

قطعات تشکیل دهنده کارتریج

قطعات بلید و دکتر بلید

بلید یکی دیگر از مواد مصرفی پرینتر لیزری می باشد. کاربرد اصلی این قطعه در پرینتر لیزری کنترل تونر شارژ بر روی دستگاه مگنت بوده و در کنار این مورد وظیفه نگه داشتن تونر پرینتر لیزری بر روی درام پرینتر جهت چاپ بر روی کاغذ را نیز برعهده دارد.

قطعه بلید با توجه به نوع پرینتر می تواند برای تونر شارژ رنگی و تونر شارژ مشکی مورد استفاده قرار گیرد. البته در این بین بعضی از انواع بلیدها نیز برای هر دو نوع تونر پرینتر لیزری کارایی دارند. علاوه بر بلید، دکتر بلید نیز قطعه داخلی دیگری در دستگاه پرینتر و کپی می باشد که مستقیماً با درام در ارتباط بوده و باعث بالانس بین قدرت الکترواستاتیک و اصطکاک می شود. کار قطعه دکتر بلید، پاکسازی تونر باقی مانده بر روی درام جهت گردش چاپ بعدی می باشد. اگر قطعه دکتر بلید به شکل صحیح کار نکند، خطوط مشکی رنگ در نتیجه نهایی روی کاغذ ظاهر می شود.
