راهنمای تعویض فیوزینگ HP LaserJet 1320

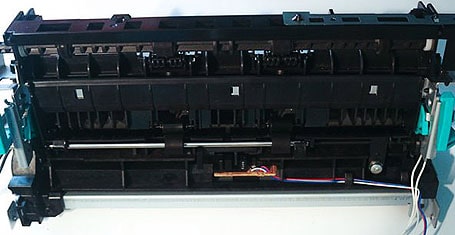

فیوزینگ چیست؟

فیوزینگ پرینتر جزء یکی از قطعات چاپگر لیزری است که از گرما و فشار برای چسباندن تونر به کاغذ استفاده می‌کند. این قطعه برای عملکرد چاپگر بسیار مهم است و پس از مدتی صفحات نیاز به تعویض دارد. اکثر تولیدکنندگان چاپگر آن را کالای مصرفی می‌دانند.

در پایان فرایند چاپ لیزری، پس از اینکه پودر تونر شل از طریق الکتریسیته ساکن روی کاغذ قرار گرفت، کاغذ از فیوزر عبور می‌کند. فیوزر ذرات تونر را ذوب می‌کند و آنها را به صفحه متصل می‌کند.

سرعت عبور کاغذ از فیوزر همان چیزی است که از سوختن خود کاغذ جلوگیری می‌کند. اگر سرعت کمتر بود، کاغذ می‌سوخت. همچنین یک ترموستات در فیوزر تعبیه شده است که اطمینان حاصل می‌کند که گرمای فیوزر هرگز از دمای خاصی تجاوز نمی‌کند.

راهنمای گام به گام تعویض فیوزینگ

در این مطلب دستورالعمل گام به گام تعویض فیوزینگ HP LaserJet 1320 از پرینتر شرح داده شده است. زمان مورد نیاز برای این کار حدود دو ساعت و میزان دشواری آن، متوسط تخمین زده شده است.

محصولات مرتبط راهنمای تعویض فیوزینگ HP LaserJet 1320

ابزارها:

• اهرم حرفه‎ای فلزی برای باز کردن قسمتهای پرس شده
• پیچ گوشتی چهار سو
• دم باریک

مرحله 1 : کاور سمت چپ

• دو زبانه موجود در پشت پرینتر را بیرون بکشید تا کاور سمت چپ آزاد شود.
• سپس کاور را به سمت جلوی پرینتر چرخانده و آن را بردارید.

مرحله 2: کاور سمت راست

• پرینتر را بچرخانید، به طوری که سمت راست آن به طرف بالا باشد. سپس با استفاده از یک اهرم فلزی، 3 زبانه‎ای را که قسمت راست را سر جای خود نگاه می دارد، آزاد نمایید.
• حال می ‎توانید کاور را از روی پرینتر بردارید.

مرحله 3: کاور پشتی

• چهار عدد پیچ موجود در پشت پرینتر را خارج کنید.
• سپس کاور پشتی را بردارید.

مرحله 4: کاور بالایی

• 2 پیچ موجود در پشت پرینتر، یک پیچ در سمت چپ و یک پیچ در قسمت جلو را باز کنید.
• تصویر دوم نشان می دهد که فرمتر (formatter) نیز برداشته شده است، اما برداشتن آن برای تعویض کاور بالایی ضروری نیست.

مرحله 5: کاور بالایی

• کافی است کابل کنترل پنل را جدا کرده و کاور بالایی را بردارید.

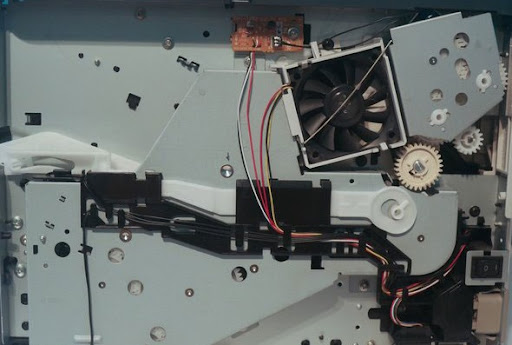

مرحله 6 : فن

• کابل فن را از برد اصلی پرینتر (main board) جدا کنید.
• کلیپ‎های محافظ را که فن را سر جای خود نگه می‎دارند خارج نمایید.
• 2 عدد پیچی را که فن را در جای خود متصل می‎کنند، باز کنید.

مرحله 7 : کابل فن

• کابل فن را از داخل راهنمای کابل بیرون بیاورید.

مرحله 8: دوسویه ساز یا دوبلکسر PCB

• کابلی را که به برد اصلی پرینتر متصل است خارج نموده و قطع کنید.
• کابل چند راهه دوبلکسر را از دوبلکسر PCB جدا نمایید.
• یک عدد پیچ موجود روی دوبلکسر PCB را باز کرده و PCB را از پرینتر خارج کنید.

مرحله 9: چرخ دنده‎های دوبلکسر

سه عدد پیچ را که چرخ دنده‎های دوبلکسر را داخل پرینتر نگه می‎دارند، باز نموده و چرخ دنده‎ها را خارج کنید.

مرحله 10 : چند راهه (سلونوئید) دوبلکسر

• یک عدد پیچ موجود را باز کرده و چند راهه سلونوئید را از پرینتر خارج کنید.

مرحله 11: کاور سمت چپ

• دو زبانه موجود در پشت پرینتر را بکشید تا کاور سمت چپ آزاد شود.
• کاور را به سمت جلوی پرینتر چرخانده و آن را بردارید.

مرحله 12: فرمتر (Formatter)

• دو عدد پیچ موجود روی کاور پورت I/O را باز نمایید.
• شش عدد پیچ موجود روی فرمتر را باز کرده و خارج کنید.
• 3 عدد کانکتور را از روی فرمتر باز نمایید.
• دو عدد کابل انعطاف پذیر مسطح را از فرمتر جدا کنید.
• حال فرمتر را از پرینتر بیرون بیاورید.

مرحله 13: چرخ دنده فیوزر

• با استفاده از یک اهرم فلزی و فشار دادن زبانه، چرخ دنده فیوزر را بردارید.

مرحله 14: کانکتور سینی

• کابل متصل به کانکتور سینی را جدا نموده و آن را از طریق سوراخ موجود روی بدنه، بیرون بیاورید.

مرحله 15 : کابل ‎های فیوزر

• دو کابل موجود را از صفحه اصلی جدا کنید و آنها را با دقت از میان مسیرهای کابل بیرون بیاورید.

مرحله 16: کابل های فیوزر

• راهنمای کابل را از بدنه پرینتر جدا نمایید.

مرحله 17: کابل های فیوزر

• راهنمای کابل ها را از طرف دیگر بدنه نیز جدا نمایید.
• دو کابل موجود را از برد اصلی (مین برد) جدا کنید.

مرحله 18: کابل های فیوزر

• از یک دم باریک استفاده نموده و سیم ولتاژ بالا را از فیوزر جدا نمایید.

مرحله 19: کابل های فیوزر

• کابل های سینی کانکتور را از داخل راهنمای کابل بیرون بیاورید.
• کابل موتور اصلی را جدا کنید.

مرحله 20 : فیوزر

• 3 عدد پیچ موجود را از جداره سمت راست پرینتر باز کنید.
• 3 عدد پیچ موجود در جداره سمت چپ پرینتر را نیز باز نمایید.
• حال می‎توان مونتاژ فیوزر را از پرینتر جدا نمود.

زمان تعویض فیوزینگ پرینتر

واحدهای فیوزر در نهایت پس از استفاده مکرر نیاز به تعویض دارند. اکثر چاپگرهای لیزری به شما اطلاع می‌دهند که واحد فیوزر باید تعویض شود. یک راه آسان برای تشخیص اینکه چه زمانی یک واحد فیوزر نیاز به تعویض دارد، زمانی است که روی پرینت شما لکه یا لک وجود دارد.

لکه شدن و لک شدن به این دلیل رخ می‌دهد که فیوزر ذرات تونر را به اندازه‌ای گرم نمی‌کند که به طور کامل آنها را روی صفحه ذوب کند.

یکی از فاکتورهای متمایز کننده پرینترهای لیزری در مقایسه با پرینترهای جوهرافشان، استفاده پرینتر لیزری از فیوزینگ است که در صورت عملکرد صحیح، اطمینان می‌دهد که هیچ لکه یا لکه‌ای روی چاپ شما وجود ندارد.

9 علامت از مشکلات فیوزینگ پرینتر

• پر سر و صدا
• کدهای خطا
• بوی سوختگی
• نقص چاپ
• خطوط پایین کنار صفحه
• چاپ سبک
• نقص تکراری با فاصله یکسان چاک لاستیکی از آستین رنگ جدا می‌شود
• عمر صفحه باقی مانده در چاپگر را بررسی کنید
• آستین و غلتک فشار پایین را بازرسی کنید

سخن پایانی

در این مقاله سعی کردیم تا شما را بافیوزینگ ، مزیت‌ها، راهنمای نصب فیوزینگ و… آشنا سازیم. برای اطلاعات بیشتر در مورد فیوزینگ و راهنمای خرید انواع پرینتر مطابق با نیازتان و خرید کارتریج می‌توانید با کارشناسان ما در دیجی کارتریج تماس و یا از طریق سایت با ما در ارتباط باشید.
